同期相敏整流器
在轉換器電路原理圖中，有兩個原理完全相同的同期相敏整流器。其中一個稱為零度相敏鎮流器；另一個稱為90°相敏整流器。零度相敏整流器的作用是將主放大器放大的流量信號電壓解調成直流電壓，然后饋送至直流功放級。現將其工作原理分別介紹于下：
對相敏整流器的要求是：
⑴ 輸出直流電壓的極性能反映流量信號的相位。
⑵ 輸出-輸入的線性度要高。
⑶ 靈敏度高、輸出的脈動成分小。

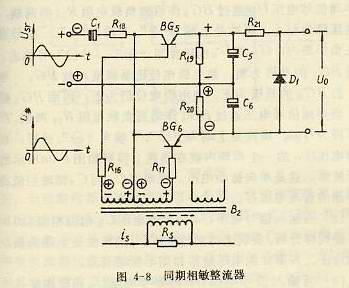

根據這些要求，采用了如圖4-8所示的雙管相敏整流電路。由主放大器輸出電壓Usr通過耦合電容C1和限流電阻R18分別作用到BG5與BG6的集電極和發射極回路之間。變送器激磁電流is在電阻Rs上產生的壓降經電壓互感器B2的級分別對稱地加到BG5與BG6的基極與集電極回路之間作為參考電壓U參，以控制他們的導通與截止。為使相敏整流器具有較高的整流效率，電路中取參考電壓U參大于Usr的2~3倍。負載電阻R19與R20及濾波電容C5與C6接在它們的發射極之間，以平整輸出電流。因為轉換器只作正向流量測量，所以在輸出端并聯二極管D1，把信號短路掉。

電路的工作過程如下：

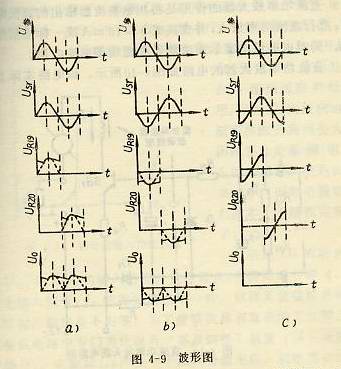

⑴ 當輸入信號Usr與U參電壓同相位時，在正半周內，Usr和U參的極性在圖4-8中用“+”“-”號標志。這時BG5的基極為負，集電極為正，故BG5導通；而BG6的基極為正，集電極仍為正電位，U參大于Usr，因而截止。這時，正半周信號電壓Usr通過BG5作用到負載電阻R19的兩端，產生壓降為UR19，極性是上端為“+”、下端為“-”。信號電壓在負半周內，Usr和U參的極性用“+”“-”號標志。這時BG6的基極為負，集電極電位比基極高，因而BG6導通；而BG5的基極為正，集電極電位仍為正，因而BG5截止。負半周信號電壓通過BG6作用到負載電阻R20兩端，產生壓降為UR20，極性是上端為正，下端為負。這樣，在信號電壓Usr的一個周期內就在負載上得到如圖4-9a所示的電壓波形。這是單向脈動電壓，經電容C5與C6濾波后就得到平滑的直流電壓U0。
⑵ 當輸入信號電壓Usr與參考電壓U參相位相差180°時，經同樣分析，負載上得到的電壓U0的極性是上端為負、下端為正。各部分的電壓波形如圖4-9b所示。
⑶ 當輸入信號電壓Usr與參考電壓U參相位相差90°時，也就是Usr為90°干擾是，在Usr的正半周期內，BG5在0~π/2時間內為導通，在π/2~π時間內為截止。在信號電壓Usr的負半周期內，BG6也同樣如此。因此，在信號正、負周期內都有脈動電流流過負載。在這種情況下，輸出電壓的平均值U0為零，負載上得到的電壓波形如圖4-9c所示。這就是說，90°干擾電壓被相敏整理器抑制了。所以利用同期相敏整流器就能有效地把主放大器輸出的流量信號進行解調，在其輸出端就不包含有魚流量信號相位差90°的干擾。
為了得到較高的線性度，較小的噪聲和較好的溫度性能，要求BG5與BG6的特性相同。通常取它們的β≥60，反向電流≤200μA。
