變送器的調零法

變送器的調零法
要消除所謂“變壓器效應”產生的90°干擾，目前主要采用兩種方法：一種是認為地造成一個90°干擾幅值相同，相位相反的信號去與干擾信號相互抵消；另一種是讓引出線組成的閉合回路與磁場交鏈的磁通所形成的電流之代數和為零。

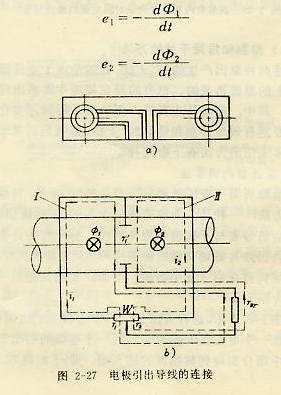

如圖2-27所示，這種方法是在一個電極上引出兩根導線，分別接在一個電位器W的兩端，另一個電極的引出線和電位器W的中端分別接到轉換器的輸入端，即rsr的兩端。這樣就形成了兩個閉合回路Ⅰ和Ⅱ，在磁場中磁通相互交鏈。在閉合回路Ⅰ中感應產生的電動勢e1和閉合回路Ⅱ中感應產生的電動勢e2各自形成電流i1和i2. i1和i2分別經過電位器中端加到轉換器的輸入電阻rsr上。因這兩個電流的方向是相反，當被測液體的流速為零時，調整電位器w中心觸點的位置，可以找到一個平衡點，是兩個閉合回路中的電流i1和i2大小相等，這樣流經rsr上的電流i1和i2就可以相互抵消。其關系可用下列式子來表示。


因此，從理論上講，用這樣的方法可以把90°干擾完全消除，但在實際上，由于90°干擾信號一部分是隨著時間變化而變化的，加上制造工藝上的原因，不可能把90°干擾完全消除，所以，還必須同時采取其他措施。
